こんにちは。駆け出しエンジニアのまっきーです。

今回は、I2Cを使ってLCDに文字表示をさせたいと思います。

使用したもの
I2Cとは
LCDとは
目的
事前準備
電子回路図
プログラム

使用したもの

・RaspberryPi３B+

・I2C LCD　Display（16＊2）

・1602　I2Cキャラクタ表示液晶

・８ピンジャンパワイヤ（メス・メス）

↑８ピンでなくて大丈夫です

上記のもの（RaspberryPiを除く）は全て下記のセットに同梱されています。

Amazon.co.jp： OSOYOO(オソヨー) Raspberry Pi 学ぶ電子工作キット初心者演習用パーツセットラズパイ11実例回路配線図とサンプルスケッチ有りプログラミングラズベリーパイ超入門スターター学習キット LED制御スイッチ I2C LCD 温湿度センサーマイクロサーボ人体感知センサー A/Dコンバータブザー大気圧センサーリレーモジュール制御赤外線リモコン等IoTを実践する電子部品セット (Pi 3 DIY Kit 22in1): ホビー

Amazon.co.jp： OSOYOO(オソヨー) Raspberry Pi 学ぶ電子工作キット初心者演習用パーツセットラズパイ11実例回路配線図とサンプルスケッチ有りプログラミングラズベリーパイ超入門スターター学習キット LED制御スイッチ I2C LCD 温湿度センサーマイクロサーボ人体感知...

それではまずI2Cとは何かから説明していきます。

I2Cとは

I²C（アイ・スクエアド・シー、アイ・アイ・シー）はフィリップス社で開発されたシリアルバスである。低速な周辺機器をマザーボードへ接続したり、組み込みシステム、携帯電話などで使われている。

Inter-Integrated Circuit の略で、I-squared-C（アイ・スクエアド・シー）が正式な読みとされている。ただし、一般的な文字コード環境のプレーンテキスト上では上付き文字が使えないため、I2CあるいはIICと表記されることも多く、これをもって「アイ・ツー・シー」と発声されたりカタカナ表記される^[1]ことがある。(wikipedia)

I2Cとは、クロックに同期させて通信を行う同期式シリアル通信です。

この通信では２本の信号線を用います。

①SDA(Serial DAta line)　データ信号

②SCL(Serial Clock Line)　クロック信号

SCLで同期をとり、SDAでデータを送受信するということですね。

それぞれの通信にはプルアップ抵抗（Rp）を使います。

通信をする際にはマスタ、スレーブと役割を分け、マスタからスレーブに対して送信、受信の指示を送ります。

LCDとは

LCD(Liquid Crystal Display)とは、液晶ディスプレイと呼ばれ、生活の様々な場面で使用されています。

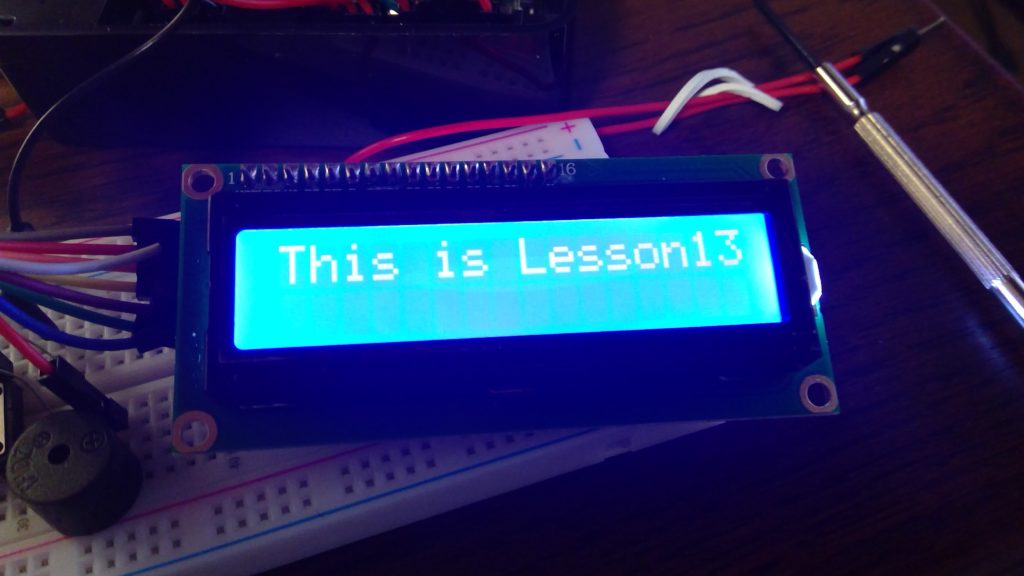

今回使用するLCDはこのようなものです。

最大(16＊2)文字を下の図のように表示させることができます。

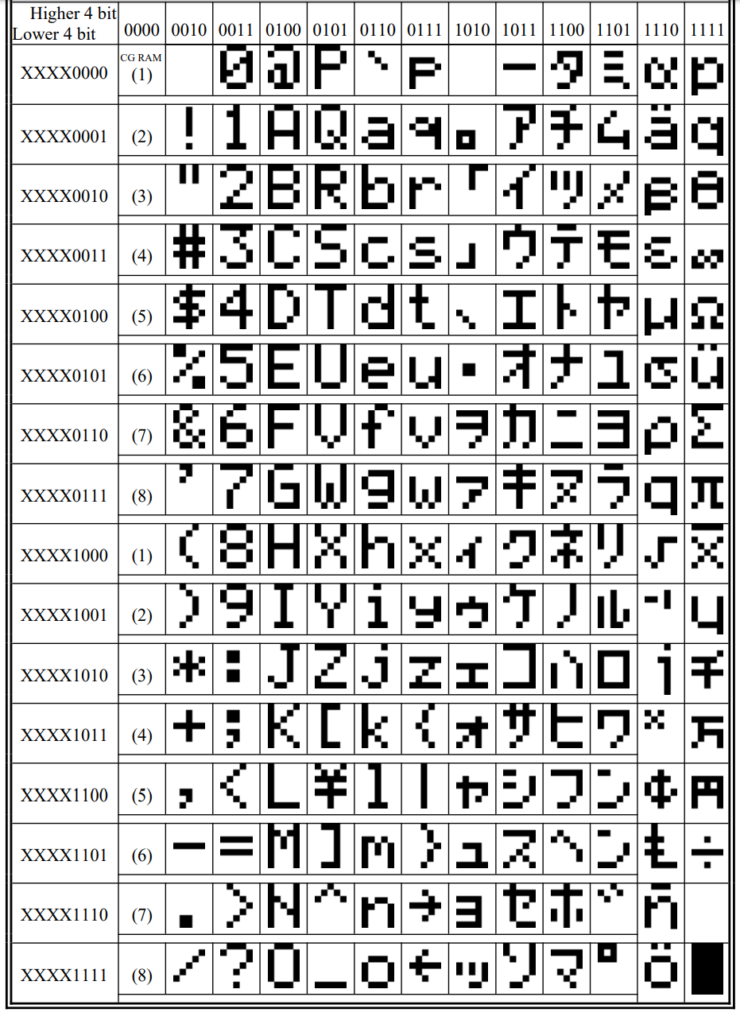

文字の表示は、下のASCIIコードに従います。

例えば、1は、00110001と表せます。16進数にすると0x31です。

LCDデータシートhttp://hades.mech.northwestern.edu/images/f/f7/LCD16x2_HJ1602A.pdf#search=’1602A+LCD+datasheet’

目的

LCDの画面に文字を表示させることを目的とします。

事前準備

今回参考に（ほぼやることは同じですが笑）したのはこちらのホームページです。

https://osoyoo.com/ja/2017/07/03/raspbery-pi3-drive-i2c-1602-lcd/

スターターキットに従って多くのチュートリアルを載せてくれています。

それでは設定を始めていきましょう。

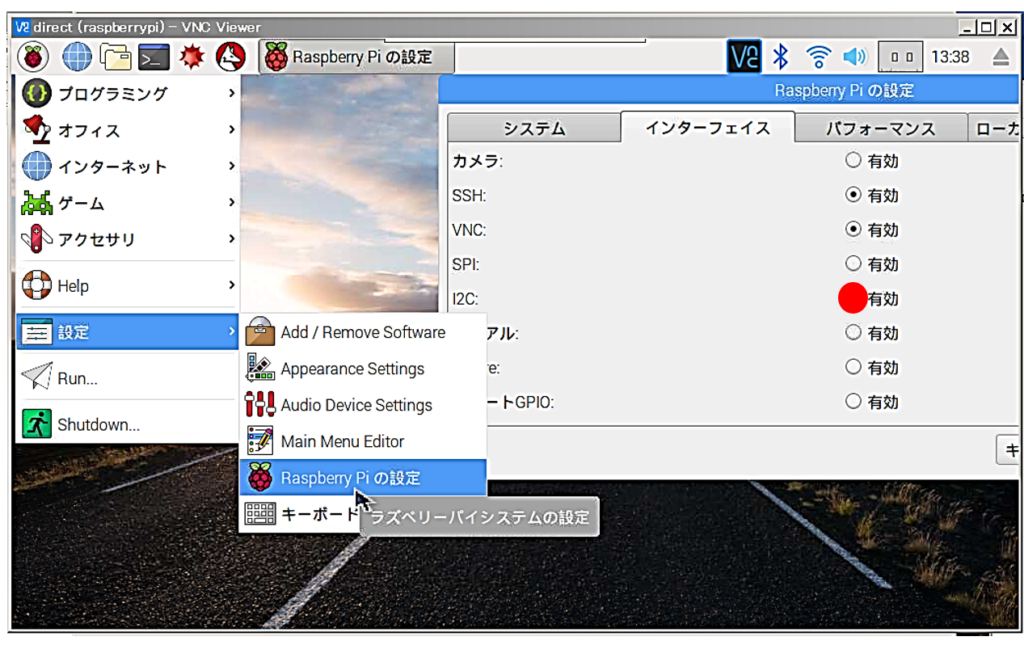

①まず設定画面からI2Cを有効にして、再起動をします。

②再起動が終了したら次のコマンドを入力してください。

$ ls /dev/*i2c*
/dev/i2c-1

1 2	$ ls /dev/i2c /dev/i2c-1

デバイス名が表示されれば、設定は成功です。

③次に、スレーブアドレスを取得します。

I2Cの説明でも少し触れましたが、スレーブアドレスというものを使います。これは基本的にはメーカーで固定されています。

$ i2cdetect -y 1

1	$ i2cdetect -y 1

スレーブアドレスが記載されていると思います。私と同じものを使用している場合、

0x27もしくは0x3Fと表示されると思います。

これで、準備は完了です。次に、電子回路です。

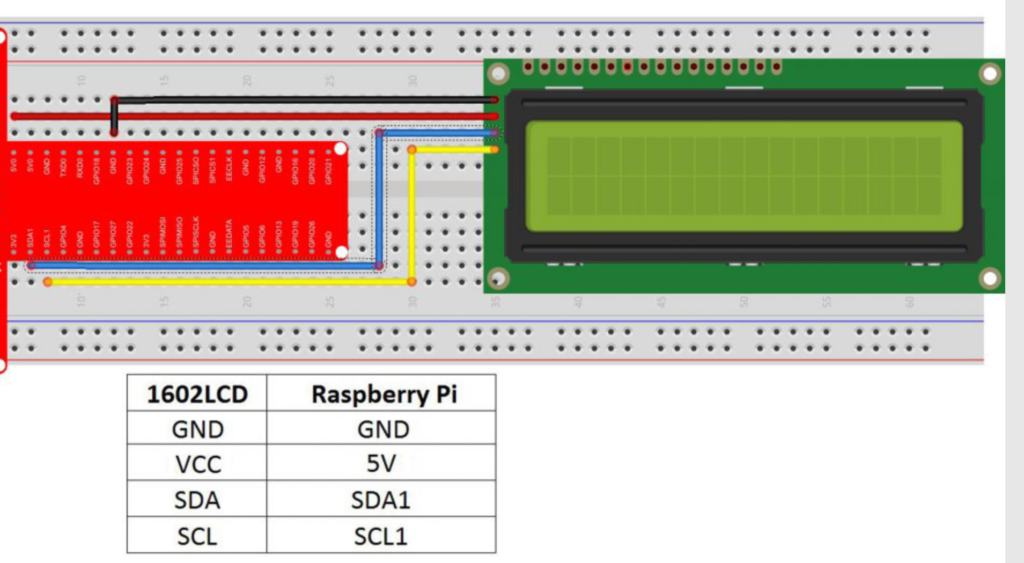

電子回路図

ラズパイのピンにそのままさして構いません。（接続には最新の注意を払いましょう）

プログラム

#include < stdio.h>
#include < wiringPi.h>
#include < wiringPiI2C.h>
#include < string.h>
int LCDAddr = 0x27;//I2c address of LCD, some LCD i2c address might be 0x27
int BLEN = 0;//1--open backlight.0--close backlight
int fd;//linux file descriptor
//send an  16 bits data to LCD buffer
void write_word(int data){
    int temp = data;
    if ( BLEN == 1 )
        temp |= 0x08;
    else
        temp &= 0xF7;
    wiringPiI2CWrite(fd, temp);
}
//send control command to lcd
void send_command(int comm){
    int buf;
    // Send bit7-4 firstly
    buf = comm & 0xF0;
    buf |= 0x04;            // RS = 0, RW = 0, EN = 1
    write_word(buf);
    delay(2);
    buf &= 0xFB;            // Make EN = 0
    write_word(buf);
    // Send bit3-0 secondly
    buf = (comm & 0x0F)
    buf |= 0x04;            // RS = 0, RW = 0, EN = 1
    write_word(buf);
    delay(2);
    buf &= 0xFB;            // Make EN = 0
    write_word(buf);
}
//send character to lcd
void send_data(int data){
    int buf;
    // Send bit7-4 firstly
    buf = data & 0xF0;
    buf |= 0x05;            // RS = 1, RW = 0, EN = 1
    write_word(buf);
    delay(2);
    buf &= 0xFB;            // Make EN = 0
    write_word(buf);
    // Send bit3-0 secondly
    buf = (data & 0x0F)
    buf |= 0x05;            // RS = 1, RW = 0, EN = 1
    write_word(buf);
    delay(2);
    buf &= 0xFB;            // Make EN = 0
    write_word(buf);
}
//initialize the lcd
void init(){
    send_command(0x33); // Must initialize to 8-line mode at first
    delay(5);
    send_command(0x32); // Then initialize to 4-line mode
    delay(5);
    send_command(0x28); // 2 Lines & 5*7 dots
    delay(5);
    send_command(0x0C); // Enable display without cursor
    delay(5);
    send_command(0x01); // Clear Screen
    wiringPiI2CWrite(fd, 0x08);
}
//clear screen
void clear(){
    send_command(0x01); //clear Screen
}
//Print the message on the lcd
void write(int x, int y, char data[]){
    int addr, i;
    int tmp;
    if (x < 0) x = 0; if (x > 15) x = 15;
    if (y < 0) y = 0; if (y > 1)  y = 1;
    // Move cursor
    addr = 0x80 + 0x40 * y + x;
    send_command(addr);

    tmp = strlen(data);
    for (i = 0; i < tmp; i++){
        send_data(data[i]);
    }
}
void print_info()
{
    printf("\n");
    printf("|***************************|\n");
    printf("|    IIC 1602 LCD test      |\n");
    printf("| --------------------------|\n");
    printf("| | LCD |            | Pi   |\n");
    printf("| --------------------------|\n");
    printf("| | GND | connect to | GND  |\n");
    printf("| | VCC | connect to | 5V   |\n");
    printf("| | SDA | connect to | SDA.1|\n");
    printf("| | SCL | connect to | SCL.1|\n");
    printf("| --------------------------|\n");
    printf("|                     OSOYOO|\n");
    printf("|***************************|\n");
    printf("Program is running...\n");
    printf("Press Ctrl+C to end the program\n");
}
int main(){
    //init I2C, assign a buffer handler to variable fd
    fd = wiringPiI2CSetup(LCDAddr);
    init();
    print_info();
    write(0, 0, "Hi man.Welcome ");
    write(0, 1, "to osoyoo.com");
    delay(3000);
    clear();
    while(1){
        write(0,0,"This is Lesson13");
        write(0,1,"IIC LCD Test");
        delay(1000);
    }
    return 0;
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

#include < stdio.h>

#include < wiringPi.h>

#include < wiringPiI2C.h>

#include < string.h>

int LCDAddr = 0x27;//I2c address of LCD, some LCD i2c address might be 0x27

int BLEN = 0;//1--open backlight.0--close backlight

int fd;//linux file descriptor

//send an 16 bits data to LCD buffer

void write_word(int data){

int temp = data;

if ( BLEN == 1 )

temp |= 0x08;

else

temp &= 0xF7;

wiringPiI2CWrite(fd, temp);

}

//send control command to lcd

void send_command(int comm){

int buf;

// Send bit7-4 firstly

buf = comm & 0xF0;

buf |= 0x04; // RS = 0, RW = 0, EN = 1

write_word(buf);

delay(2);

buf &= 0xFB; // Make EN = 0

write_word(buf);

// Send bit3-0 secondly

buf = (comm & 0x0F)

buf |= 0x04; // RS = 0, RW = 0, EN = 1

write_word(buf);

delay(2);

buf &= 0xFB; // Make EN = 0

write_word(buf);

}

//send character to lcd

void send_data(int data){

int buf;

// Send bit7-4 firstly

buf = data & 0xF0;

buf |= 0x05; // RS = 1, RW = 0, EN = 1

write_word(buf);

delay(2);

buf &= 0xFB; // Make EN = 0

write_word(buf);

// Send bit3-0 secondly

buf = (data & 0x0F)

buf |= 0x05; // RS = 1, RW = 0, EN = 1

write_word(buf);

delay(2);

buf &= 0xFB; // Make EN = 0

write_word(buf);

}

//initialize the lcd

void init(){

send_command(0x33); // Must initialize to 8-line mode at first

delay(5);

send_command(0x32); // Then initialize to 4-line mode

delay(5);

send_command(0x28); // 2 Lines & 5*7 dots

delay(5);

send_command(0x0C); // Enable display without cursor

delay(5);

send_command(0x01); // Clear Screen

wiringPiI2CWrite(fd, 0x08);

}

//clear screen

void clear(){

send_command(0x01); //clear Screen

}

//Print the message on the lcd

void write(int x, int y, char data[]){

int addr, i;

int tmp;

if (x < 0) x = 0; if (x > 15) x = 15;

if (y < 0) y = 0; if (y > 1) y = 1;

// Move cursor

addr = 0x80 + 0x40 * y + x;

send_command(addr);

tmp = strlen(data);

for (i = 0; i < tmp; i++){

send_data(data[i]);

}

void print_info()

{

printf("\n");

printf("|***************************|\n");

printf("| IIC 1602 LCD test |\n");

printf("| --------------------------|\n");

printf("| | LCD | | Pi |\n");

printf("| --------------------------|\n");

printf("| | GND | connect to | GND |\n");

printf("| | VCC | connect to | 5V |\n");

printf("| | SDA | connect to | SDA.1|\n");

printf("| | SCL | connect to | SCL.1|\n");

printf("| --------------------------|\n");

printf("| OSOYOO|\n");

printf("|***************************|\n");

printf("Program is running...\n");

printf("Press Ctrl+C to end the program\n");

}

int main(){

//init I2C, assign a buffer handler to variable fd

fd = wiringPiI2CSetup(LCDAddr);

init();

print_info();

write(0, 0, "Hi man.Welcome ");

write(0, 1, "to osoyoo.com");

delay(3000);

clear();

while(1){

write(0,0,"This is Lesson13");

write(0,1,"IIC LCD Test");

delay(1000);

}

return 0;

}

サンプルプログラムをコピペしました。ただし、スレーブアドレス（LCDAddr）は自分のデバイスのアドレスに設定してください。

実行すると…

;がなかったり、if文がおかしかったりします。修正しましょう。

再度実行すると…

画面が暗くなり、文字も表示されません…

ん～、サンプルプログラムなのになんででしょう。

しっかりプログラムの意味を読み解く必要がありそうですね。

今回はここまでにしようと思います。

ありがとうございました。
