ラズパイとDHT11で温湿度測定 with Python

スポンサーリンク

どうも。まっきーです!

以前、DHT11で温湿度測定(C言語コード解説)でC言語を使って温湿度の測定をしました。

現在はPythonを学習していますので、Pythonで温湿度の計測に挑戦しようと思います!

用意するもの

  • RaspberryPi 3B+
  • DHT11温湿度センサー
  • ジャンパーピン

上記のものは全てAmazonで揃えることができます!

回路図

接続の対応は以下のようになっています。

1 5V
2 GPIO(今回は14)
3 NC つながない
4 GND

今回使用しているDHT11は基盤のついているものです。もしついていないものを使用する場合は左の写真のオレンジ色の線の位置に4.5kΩ程の抵抗を接続してください。

DHT11のソースコードをダウンロード

以下のコマンドを入力して、GitHubからDHT11のソースコードをダウンロードします。

git clone <コピーしたURL> とコマンド実行すると、内容がクローン(ダウンロード)されます。

git clone https://github.com/szazo/DHT11_Python.git

ディレクトリ構成は以下のようになっています。

$ tree
DHT11_Python
├── dht11
│       └──__init__.py ( 以前のdht11/__init__.pyが一緒になった)
├──LICENSE.md
├──README.md
├──dht11_example.py
└──setup.py

__init__.pyがDHT11から情報取得するライブラリ本体、dht11_example.pyがライブラリを使った温度・湿度の情報を取得するサンプルスクリプトです。

ソースコード

[su_accordion][su_spoiler title="__init__.pyのソースコードを見たい方はクリック" open="no" style="default" icon="plus" anchor="" anchor_in_url="no" class=""]

import time
import RPi


class DHT11Result:
    'DHT11 sensor result returned by DHT11.read() method'

    ERR_NO_ERROR = 0
    ERR_MISSING_DATA = 1
    ERR_CRC = 2

    error_code = ERR_NO_ERROR
    temperature = -1
    humidity = -1

    def __init__(self, error_code, temperature, humidity):
        self.error_code = error_code
        self.temperature = temperature
        self.humidity = humidity

    def is_valid(self):
        return self.error_code == DHT11Result.ERR_NO_ERROR


class DHT11:
    'DHT11 sensor reader class for Raspberry'

    __pin = 0

    def __init__(self, pin):
        self.__pin = pin

    def read(self):
        RPi.GPIO.setup(self.__pin, RPi.GPIO.OUT)

        # send initial high
        self.__send_and_sleep(RPi.GPIO.HIGH, 0.05)

        # pull down to low
        self.__send_and_sleep(RPi.GPIO.LOW, 0.02)

        # change to input using pull up
        RPi.GPIO.setup(self.__pin, RPi.GPIO.IN, RPi.GPIO.PUD_UP)

        # collect data into an array
        data = self.__collect_input()

        # parse lengths of all data pull up periods
        pull_up_lengths = self.__parse_data_pull_up_lengths(data)

        # if bit count mismatch, return error (4 byte data + 1 byte checksum)
        if len(pull_up_lengths) != 40:
            return DHT11Result(DHT11Result.ERR_MISSING_DATA, 0, 0)

        # calculate bits from lengths of the pull up periods
        bits = self.__calculate_bits(pull_up_lengths)

        # we have the bits, calculate bytes
        the_bytes = self.__bits_to_bytes(bits)

        # calculate checksum and check
        checksum = self.__calculate_checksum(the_bytes)
        if the_bytes[4] != checksum:
            return DHT11Result(DHT11Result.ERR_CRC, 0, 0)

        # ok, we have valid data

        # The meaning of the return sensor values
        # the_bytes[0]: humidity int
        # the_bytes[1]: humidity decimal
        # the_bytes[2]: temperature int
        # the_bytes[3]: temperature decimal

        temperature = the_bytes[2] + float(the_bytes[3]) / 10
        humidity = the_bytes[0] + float(the_bytes[1]) / 10

        return DHT11Result(DHT11Result.ERR_NO_ERROR, temperature, humidity)

    def __send_and_sleep(self, output, sleep):
        RPi.GPIO.output(self.__pin, output)
        time.sleep(sleep)

    def __collect_input(self):
        # collect the data while unchanged found
        unchanged_count = 0

        # this is used to determine where is the end of the data
        max_unchanged_count = 100

        last = -1
        data = []
        while True:
            current = RPi.GPIO.input(self.__pin)
            data.append(current)
            if last != current:
                unchanged_count = 0
                last = current
            else:
                unchanged_count += 1
                if unchanged_count > max_unchanged_count:
                    break

        return data

    def __parse_data_pull_up_lengths(self, data):
        STATE_INIT_PULL_DOWN = 1
        STATE_INIT_PULL_UP = 2
        STATE_DATA_FIRST_PULL_DOWN = 3
        STATE_DATA_PULL_UP = 4
        STATE_DATA_PULL_DOWN = 5

        state = STATE_INIT_PULL_DOWN

        lengths = [] # will contain the lengths of data pull up periods
        current_length = 0 # will contain the length of the previous period

        for i in range(len(data)):

            current = data[i]
            current_length += 1

            if state == STATE_INIT_PULL_DOWN:
                if current == RPi.GPIO.LOW:
                    # ok, we got the initial pull down
                    state = STATE_INIT_PULL_UP
                    continue
                else:
                    continue
            if state == STATE_INIT_PULL_UP:
                if current == RPi.GPIO.HIGH:
                    # ok, we got the initial pull up
                    state = STATE_DATA_FIRST_PULL_DOWN
                    continue
                else:
                    continue
            if state == STATE_DATA_FIRST_PULL_DOWN:
                if current == RPi.GPIO.LOW:
                    # we have the initial pull down, the next will be the data pull up
                    state = STATE_DATA_PULL_UP
                    continue
                else:
                    continue
            if state == STATE_DATA_PULL_UP:
                if current == RPi.GPIO.HIGH:
                    # data pulled up, the length of this pull up will determine whether it is 0 or 1
                    current_length = 0
                    state = STATE_DATA_PULL_DOWN
                    continue
                else:
                    continue
            if state == STATE_DATA_PULL_DOWN:
                if current == RPi.GPIO.LOW:
                    # pulled down, we store the length of the previous pull up period
                    lengths.append(current_length)
                    state = STATE_DATA_PULL_UP
                    continue
                else:
                    continue

        return lengths

    def __calculate_bits(self, pull_up_lengths):
        # find shortest and longest period
        shortest_pull_up = 1000
        longest_pull_up = 0

        for i in range(0, len(pull_up_lengths)):
            length = pull_up_lengths[i]
            if length < shortest_pull_up:
                shortest_pull_up = length
            if length > longest_pull_up:
                longest_pull_up = length

        # use the halfway to determine whether the period it is long or short
        halfway = shortest_pull_up + (longest_pull_up - shortest_pull_up) / 2
        bits = []

        for i in range(0, len(pull_up_lengths)):
            bit = False
            if pull_up_lengths[i] > halfway:
                bit = True
            bits.append(bit)

        return bits

    def __bits_to_bytes(self, bits):
        the_bytes = []
        byte = 0

        for i in range(0, len(bits)):
            byte = byte << 1
            if (bits[i]):
                byte = byte | 1
            else:
                byte = byte | 0
            if ((i + 1) % 8 == 0):
                the_bytes.append(byte)
                byte = 0

        return the_bytes

    def __calculate_checksum(self, the_bytes):
        return the_bytes[0] + the_bytes[1] + the_bytes[2] + the_bytes[3] & 255

[/su_spoiler]

以下のようなとっても短いコードで温湿度の測定ができちゃいます!

import RPi.GPIO as GPIO
import dht11
import time
import datetime

# initialize GPIO
GPIO.setwarnings(True)
GPIO.setmode(GPIO.BCM)

# read data using pin 14
instance = dht11.DHT11(pin=14)

try:
	while True:
	    result = instance.read()
	    if result.is_valid():
	        print("Last valid input: " + str(datetime.datetime.now()))

	        print("Temperature: %-3.1f C" % result.temperature)
	        print("Humidity: %-3.1f %%" % result.humidity)

	    time.sleep(6)

except KeyboardInterrupt:
    print("Cleanup")
    GPIO.cleanup()

実際に動かしてみる

では実際に動かしてみましょう。

#ディレクトリの移動
cd DHT11_Python
#pythonコード実行
python3 example.py

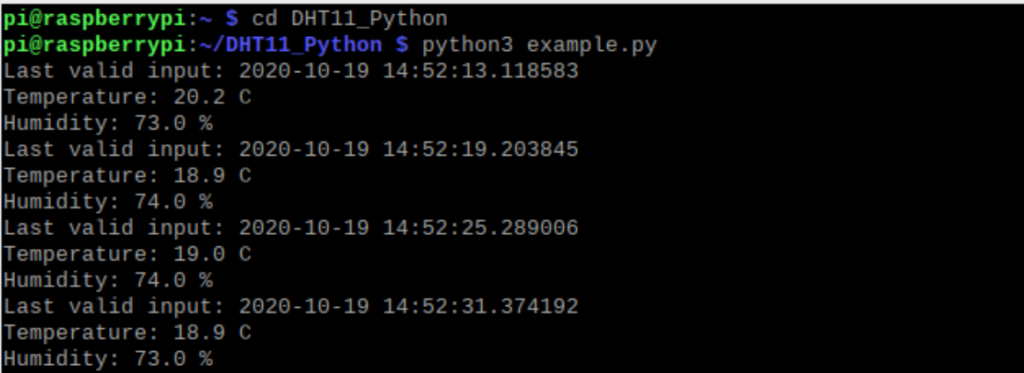

このように、6秒ごとに温度・湿度・日付が表示されます。

グラフ化したりしても面白そうですね!DHT11のデータ取得方法をもっと詳しく知りたい方は、C言語で実装している下記の記事を参考にしてみてください。理解が深まると思います!

参考サイト

Raspberry PiとDHT11で温度・湿度を測る

ありがとうございました!
